CNC Stanztechnik - Präzise und schnell
Wir fertigen mit modernsten Maschinen ein großes Spektrum an innovativen, präzisen Stanzbiegeteilen für verschiedenste Anwendungen in den unterschiedlichsten Branchen.
Dabei realisieren wir nach Kundenwunsch kleine Stückzahlen oder großen Serien.
Eine Weiterbearbeitung mit Laserschneiden, Stanzen, Umformen und Gewindeformen kann in einem Programmdurchlauf erfolgen.
Dies erspart wertvolle Zeit und senkt die Kosten.

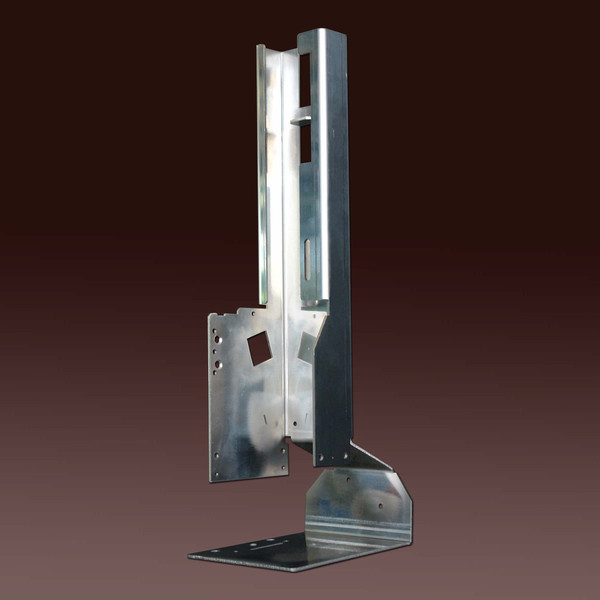

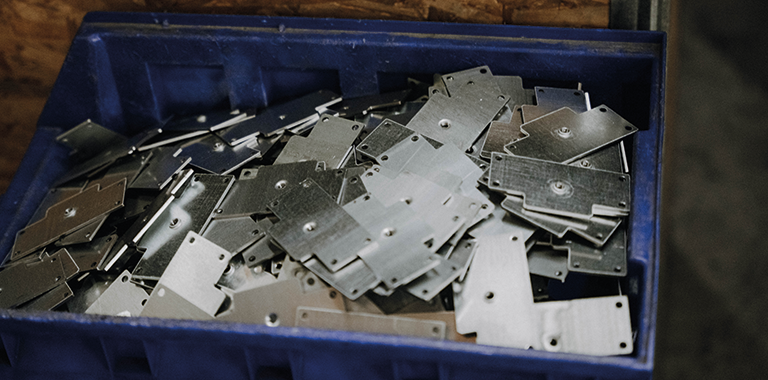

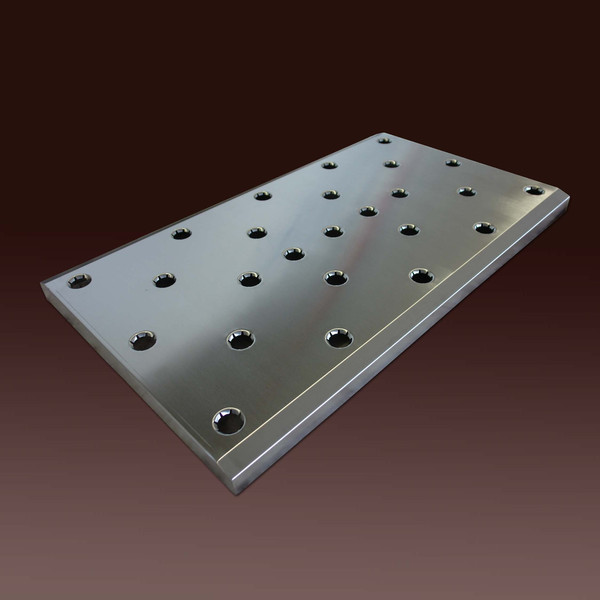

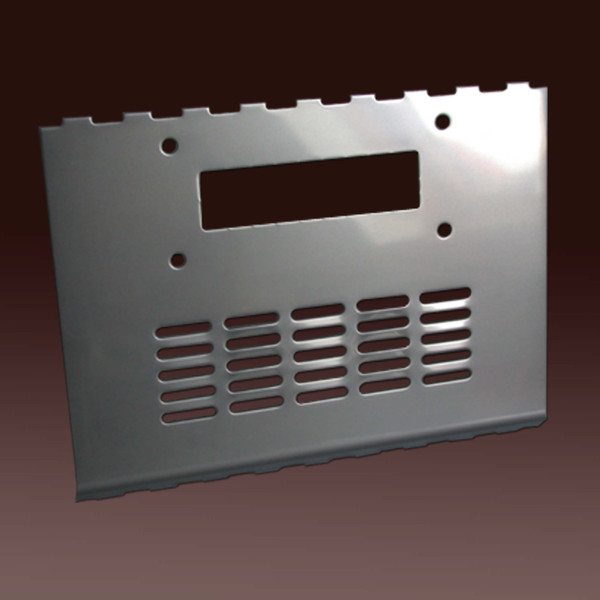

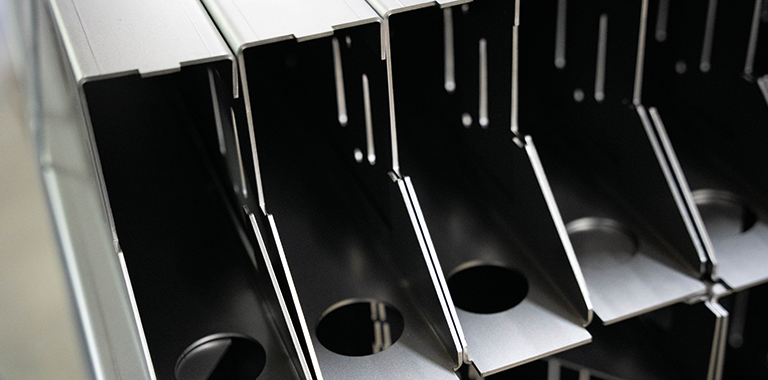

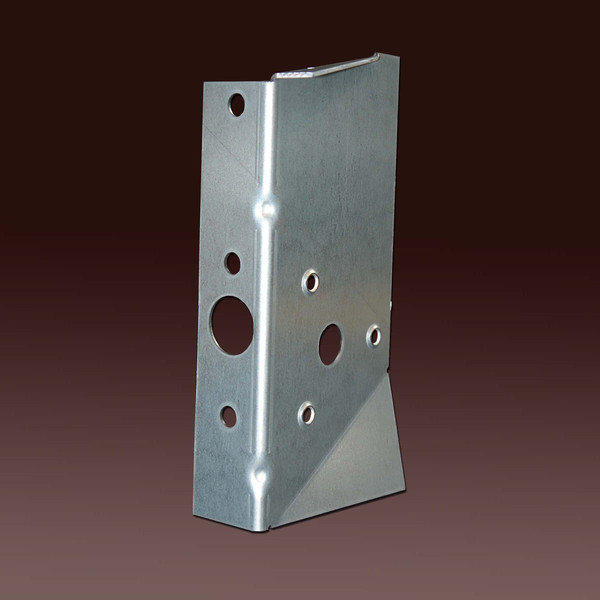

Stanzteile in kleinen Stückzahlen und großen Serien
Das CNC-Stanzverafhren ermöglicht es geometrische Konturen nach Kundenwunsch aus Blech herzustellen. Die Stanzwerkzeuge haben meist eine Rund-, Rechteck- oder Quadratform. Es ist aber auch möglich, jede freie geometrische Form einzusetzen.

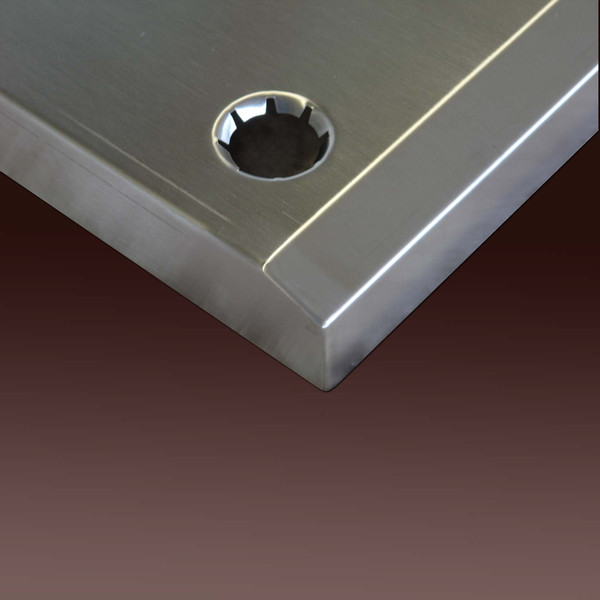

Der Vorteil beim CNC-Stanzen liegt vor allem darin, Bauteile in weiteren Arbeitsschritten mit Umformungen, Senkungen und Gewindeformungen versehen zu können. Die zu verarbeitenden Materialien reichen von Edelstahl über Aluminium, Stahl, Messing bis Kupfer.
Unser kleinstes programmierbares Maß liegt bei 0,1 mm
Blechformat: max. 1000 x 2000 mm, Blechstärke: bis 4,5 mm
Wir fertigen Ihr Wunschdesign
Um eine Programmierung der Stanzkonturen zu ermöglichen, setzt dies eine Arbeitsvorbereitung am CAD voraus, aus dieser dann das NC – Programm geschrieben wird. Dieses Verfahren eignet sich sehr gut für Serienteile, da durch die vordefinierte Geometrie der Stanzwerkzeuge eine sehr kurze Bearbeitungszeit möglich ist. Bei der Stanztechnik entstehenWerkzeugkosten
Die Vorteile der Stanz – und Lasertechnologie können mit den vollautomatsichen Trumpf- Kombimaschinen ideal miteinander verbunden werden.

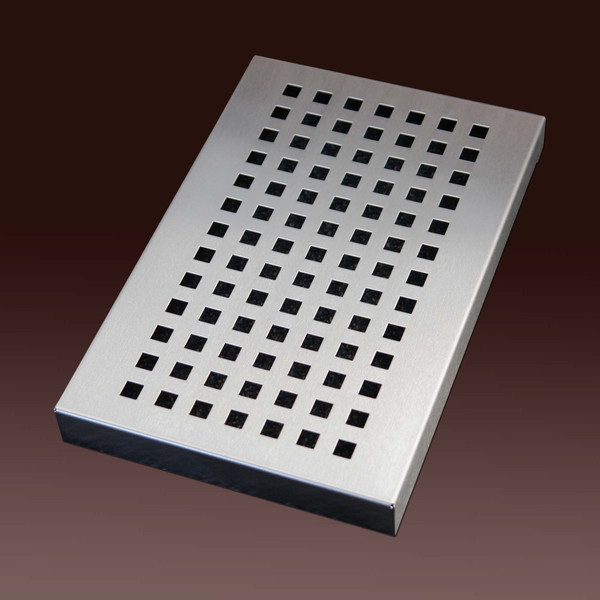

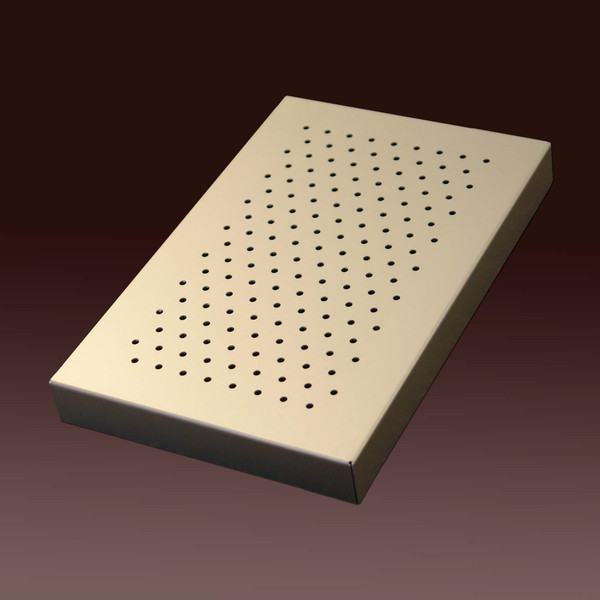

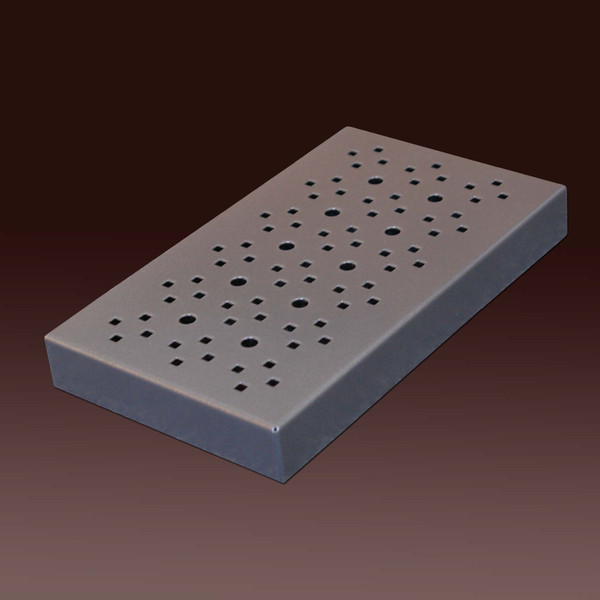

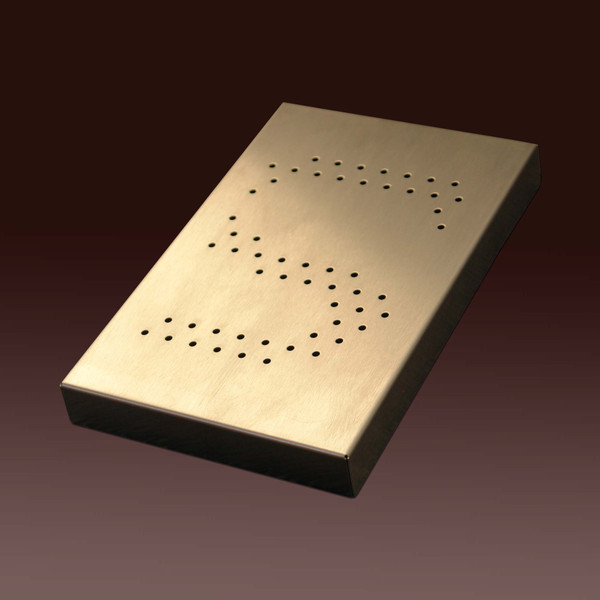

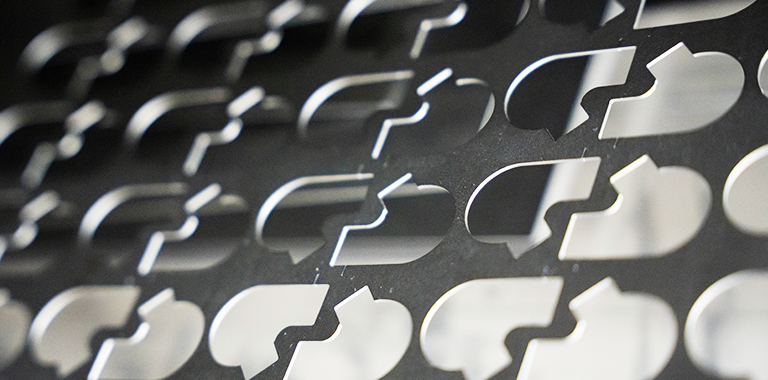

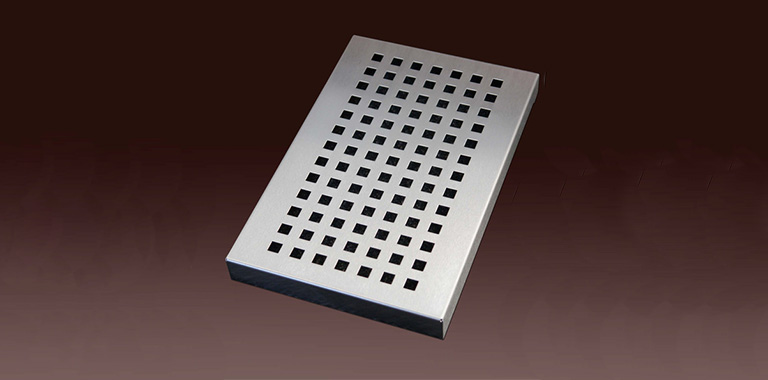

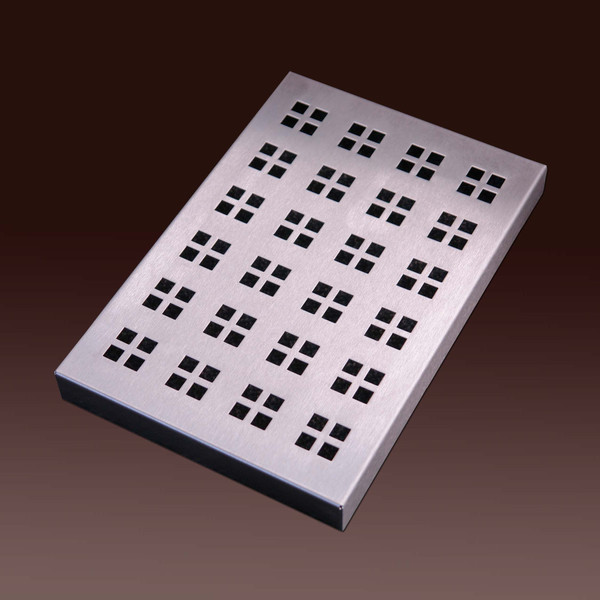

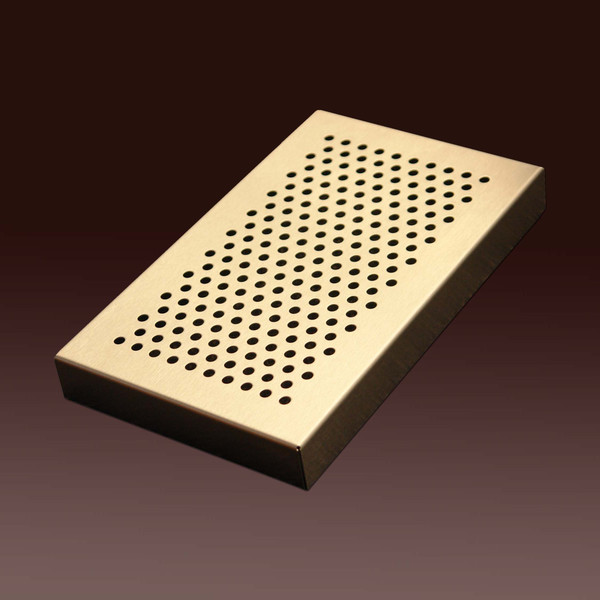

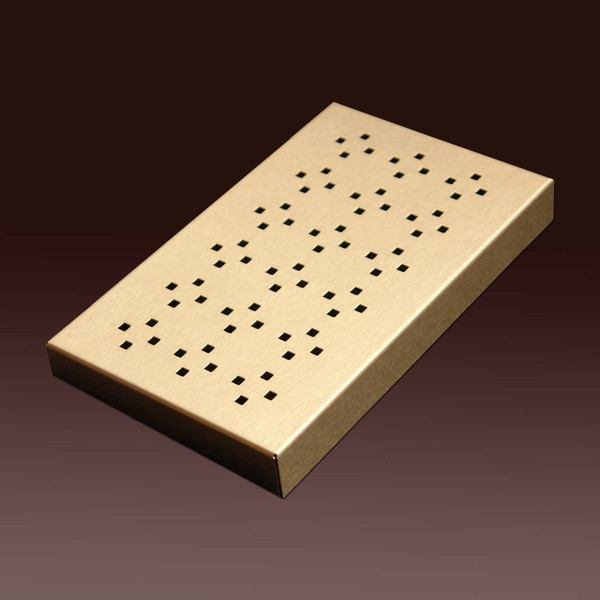

Sonderlochbleche
In der Galerie unten, sehen Sie einen kleinen Auszug unserer Bandbreite verschiedener Lochbleche.
Wir realisieren für Sie jede Sonderlochung, vom Einzelblech bis zum Serienteil. Die zu verarbeitenden Materialien reichen von Edelstahl über Aluminium, Stahl, Messing bis Kupfer. Oberflächen von geschliffen, poliert, pulverlackbeschichtet und feuerverzinkt.
Blechformat als Stanzteil: max. 1250 x 2500 mm, Blechstärke: bis 8 mm
Blechformat als Laserteil: max. 1250 x 2500 mm, Blechstärke: bis 20,0 mm

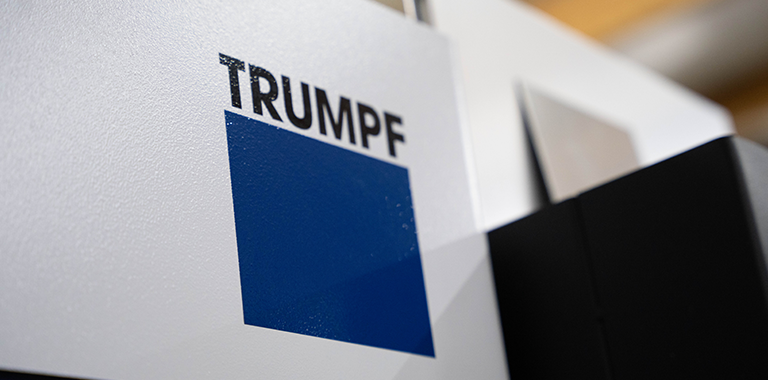

Trumpf TruPunch 5000FMC
• Maschine:TruPunch 5000-1600 FMC
• Stanzkraft: 22,0 tonnen
• Blechstärke: max. 6,4 mm
• Stanzdurchmesser: max. 76 mm
• Hubfolge Stanzen: 1200/min
• Hubfolge Signieren: 1600/min
• Werkzeugstationen: 21 Stück 360° rotierbar
• Verfahrweg: 3070 x 1660 mm
• Bürstentische für kratzarme Bearbeitung
• Anhebbares Bürstenfeld
• Funktion Gewindeformen
• Funktion Umformen
• Funktion Multi Tool
• Funktion Multi Bend
• Funktion Signieren/Schnelles Sicken
• Funktion Entgrat-und Rolltechnologie
• Funktion Softpunch
• Adaptive Hubkalibrierung
• Automatisierung SheetMaster
• Automatisierung GripMaster
• Automatisierung SortMaster Box

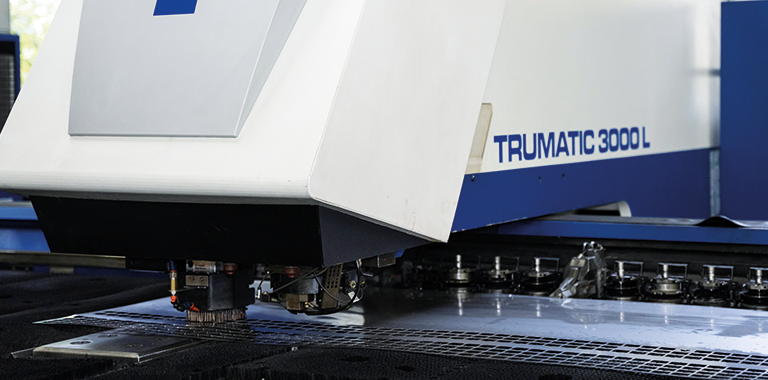

Trumpf TruMatic 3000 / Laserpress 1300
• Stanzkraft: 16,5 Tonnen
• Blechstärke: max. 4,0 mm
• Stanzdurchmesser: max. 76 mm
• Hubfolge Stanzen: 600/min
• Hubfolge Signieren: 1300/min
• Laserleistung: 2000 Watt TCF1
• Werkzeugstationen: 21 Stück 360° rotierbar
• Verfahrweg: 2500 x 1250 mm
• Bürstentische für kratzarme Bearbeitung
• Anhebbares Bürstenfeld
• Funktion Gewindeformen
• Funktion Umformen
• Funktion Multi Tool
• Funktion Multi Bend
• Funktion Signieren/Schnelles Sicken
• Funktion Entgrat-und Rolltechnologie
• Funktion Softpunch
• Adaptive Hubkalibrierung
• Aufwölbungserkennung
